液氮罐储存工件开裂？是什么原因

　　在材料改性、刀具加工、模具处理、样品储存等工业场景中，液氮罐通过超低温储存，可维持工件、样品的性能稳定性，延长保存时间，但不少用户在使用过程中，会遇到工件经液氮罐超低温储存后出现开裂的问题，表现为工件表面出现裂纹、破损，甚至直接断裂，不仅造成工件报废、增加生产成本，还可能影响生产进度和样品完整性。深入剖析液氮罐储存工件开裂的核心原因，结合不同材质工件的储存特点，提供可落地的规避方案和应急处理技巧，助力用户减少工件开裂概率，提升超低温储存合格率。

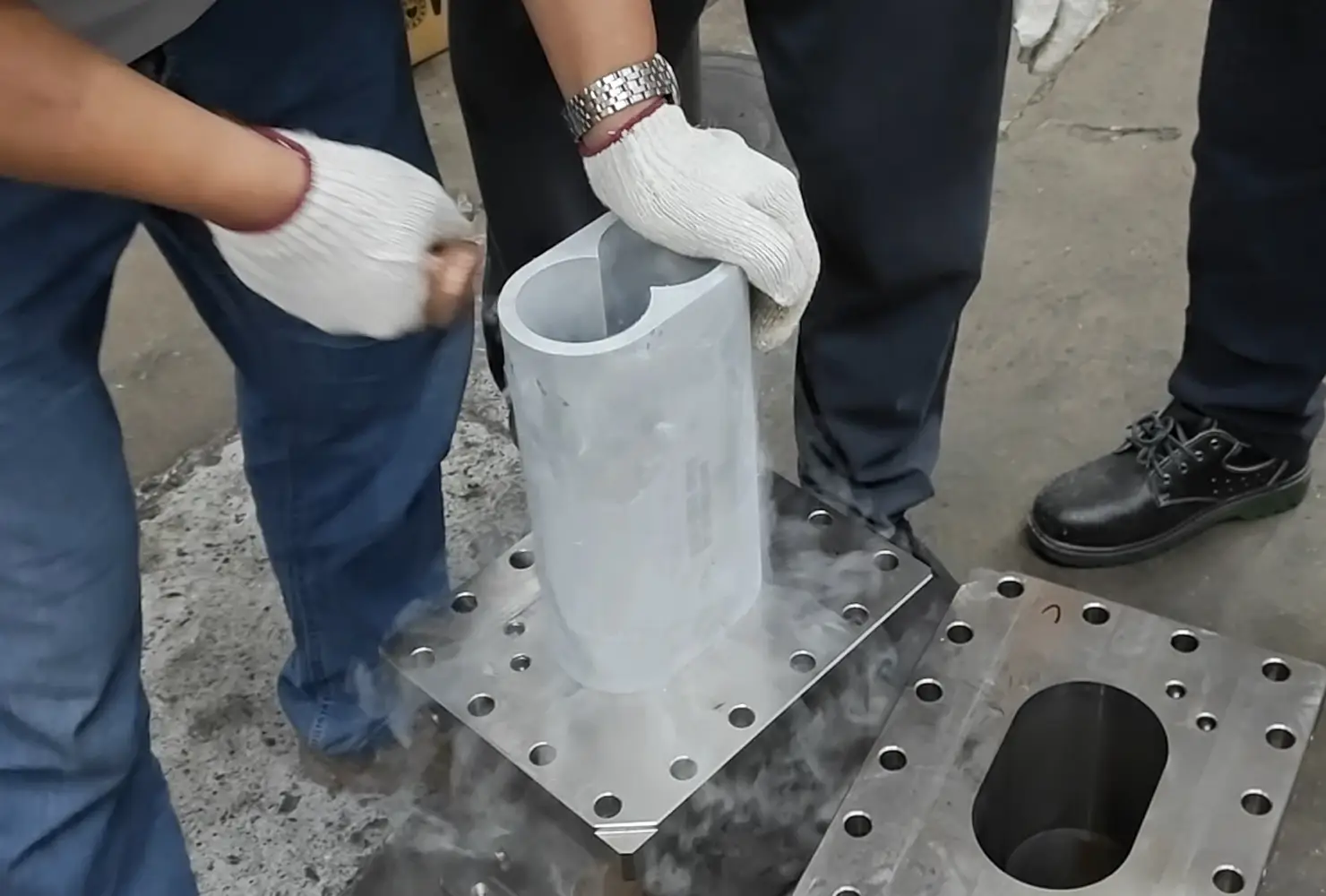

　　工件经液氮罐超低温储存后开裂的本质，是储存过程中工件内部产生过大的热应力和组织应力，超出工件本身的承受能力，进而导致裂纹产生。液氮罐的降温速率、保温时间、工件预处理、材质特性、取放操作等，都会影响应力的产生与释放，任何一个环节把控不当，都可能引发工件开裂。

　　一、液氮罐储存工件开裂的核心原因

　　结合不同材质(合金、刀具、模具等)工件的储存经验，工件开裂的原因主要分为5类，覆盖设备参数设置、工件预处理、材质特性等多个维度，用户可对照排查：

　　1. 降温速率过快(最常见原因)

　　将工件直接放入液氮罐，降温速率过快，会导致工件表面与内部温差急剧增大，表面快速收缩，内部温度较高、收缩较慢，进而产生巨大的热应力，当热应力超出工件材质的抗拉强度时，就会出现开裂。尤其是高硬度、高脆性材质(如高速钢、硬质合金)，对降温速率极为敏感，过快降温极易引发开裂。

　　2. 保温储存时间不足或过长

　　保温储存阶段的核心作用是释放工件内部应力，若保温储存时间不足，工件内部应力无法充分释放，冷却后应力集中，易导致开裂;若保温储存时间过长，工件内部组织发生异常变化，材质变脆，也会增加开裂概率。不同材质、不同尺寸的工件，所需保温储存时间不同，盲目设置保温参数，极易引发问题。

　　3. 工件预处理不到位

　　工件放入液氮罐储存前，若未进行合理的预处理，也是导致开裂的重要原因。例如，工件表面有裂纹、划痕、毛刺，超低温储存过程中应力会在缺陷处集中，引发开裂;工件未进行淬火、回火预处理，材质硬度不均，降温时收缩不一致，产生应力差;工件表面有油污、水分，超低温储存时油污凝固、水分结冰，会加剧应力集中，导致开裂。

　　4. 工件材质与结构问题

　　部分工件材质本身脆性较大、韧性不足(如部分高碳合金)，或工件结构不合理(如壁厚不均、有尖角、镂空过多)，超低温储存过程中应力无法均匀分布，易在薄弱部位产生裂纹。此外，工件内部存在杂质、气孔，也会降低材质强度，增加超低温储存开裂的概率。

　　5. 取放及复温过程操作不当

　　工件从液氮罐取出后，若复温速率过快，工件表面与内部温差再次增大，产生二次应力，也会导致开裂。不少用户为提高效率，将超低温储存后的工件直接取出放在常温环境中，或用热水、热风快速复温，极易引发裂纹;同时，取放工件时操作粗暴，导致工件碰撞、挤压，也会诱发开裂。

　　二、液氮罐储存工件开裂的规避方案

　　针对上述成因，结合不同材质工件的储存特点，从参数设置、预处理、操作规范等方面，提供全方位的规避方案，可大幅降低工件开裂概率：

　　1. 优化降温参数，控制应力产生

　　根据工件材质和尺寸，合理控制降温速率：高硬度、高脆性材质(高速钢、硬质合金)，采用阶梯式降温，先将工件放入预冷设备降温至-50℃左右，再转入液氮罐，降温速率控制在1-5℃/min;普通合金、模具等韧性较好的材质，降温速率控制在5-10℃/min，避免过快降温。合理设置保温储存时间，一般按工件厚度计算，每10mm保温储存1-2小时，确保应力充分释放，同时避免保温过长导致材质变脆。

　　2. 做好工件预处理，消除潜在隐患

　　放入液氮罐储存前，对工件进行全面检查，去除表面裂纹、划痕、毛刺，修复表面缺陷;根据工件材质，进行淬火、回火预处理，使材质硬度均匀，提升韧性，减少超低温储存开裂风险;彻底清理工件表面的油污、水分，可用无水乙醇擦拭，晾干后再放入液氮罐，避免油污、水分加剧应力集中。

　　3. 优化工件摆放与结构，均匀分布应力

　　在液氮罐内摆放工件时，避免工件相互碰撞、挤压，确保工件受力均匀，可使用专用支架分隔摆放;对于壁厚不均、有尖角的工件，可在薄弱部位包裹保温棉，减缓降温速率，避免应力集中;若工件结构不合理，可在储存前进行结构优化，减少镂空、尖角等易开裂部位。

　　4. 规范取放及复温操作，释放残余应力

　　工件从液氮罐取出后，采用缓慢复温方式：先将工件放入过渡容器，置于阴凉通风处，让温度自然回升至-50℃左右，再取出放在常温环境中，自然升温至室温，避免快速复温产生二次应力。对于高精密、高脆性工件，可采用阶梯式复温，逐步提升温度，充分释放残余应力;取放工件时轻拿轻放，避免碰撞、挤压。

　　5. 针对性选择储存工艺，适配材质特性

　　对于高脆性、易开裂的工件，可采用“预冷-低温储存-保温-复温”的阶梯式储存工艺，减少应力突变;对于大型、复杂工件，可采用分区储存方式，确保工件各部位降温、保温均匀，避免局部应力集中;选择适配的液氮罐型号，确保罐内温度均匀稳定。

　　三、工件开裂后的应急处理与后续改进

　　1. 应急处理：若发现工件经液氮罐储存后开裂，立即停止该批次工件储存，检查开裂程度，若裂纹较小、不影响使用，可进行修复处理(如焊接、打磨);若裂纹较大、无法修复，直接报废，避免后续使用中发生断裂引发安全事故。

　　2. 后续改进：分析开裂原因，针对性调整储存参数(如降低降温速率、延长保温储存时间);优化工件预处理流程，消除表面缺陷和材质不均问题;若为材质或结构问题，调整工件材质或优化结构，规范取放及复温操作，避免同类问题再次发生。

　　总结：液氮罐储存工件开裂，核心是应力控制不当或工件本身存在隐患，通过优化储存参数、做好预处理、规范操作，即可有效规避。结合工件材质特性，针对性调整储存工艺，不仅能减少工件报废率、降低生产成本，还能提升超低温储存效果，充分发挥液氮罐的设备效能。
